Serat FTTX OTDR mana yang mengukur serat?
Anda berdiri di splitter PON dengan 32 laluan hiliran, dan OTDR standard anda hanya memberikan zon mati 1.5 - Kilometer yang tidak berguna untuk mencari kesalahan penyambung yang membunuh perkhidmatan ke kawasan kejiranan. Ini bukan hipotetikal-realiti harian untuk juruteknik FTTX yang peralatannya tidak direka untuk fizik kejam rangkaian optik pasif.
Ujian serat dalam persekitaran FTTX memecahkan andaian OTDR tradisional. Pembahagi itu mencipta 16 - 18 dB kerugian tidak hanya mengurangkan kekuatan isyarat - ia secara asasnya mengubah apa peralatan anda boleh dan tidak dapat dilihat. Apabila paras backscatter turun sebanyak 32 dB di kedua -dua arah melalui splitter 1:32, refleksi dari peristiwa hiliran boleh berjuta -juta kali lebih kuat daripada isyarat yang anda cuba ukur. Otdrs standard yang dioptimumkan untuk titik - pautan ke titik hanya tidak direka bentuk untuk ini.
Perbezaan antara FTTX - OTDR yang dioptimumkan dan unit tujuan umum - turun ke tiga spesifikasi kejam yang menentukan sama ada anda sebenarnya boleh mencari kesalahan dalam arsitektur PON: prestasi zon mati PON, pelbagai dinamik melalui splitters, dan fleksibiliti panjang gelombang untuk ujian rangkaian langsung.
Masalah zon mati pon tidak ada yang bercakap tentang

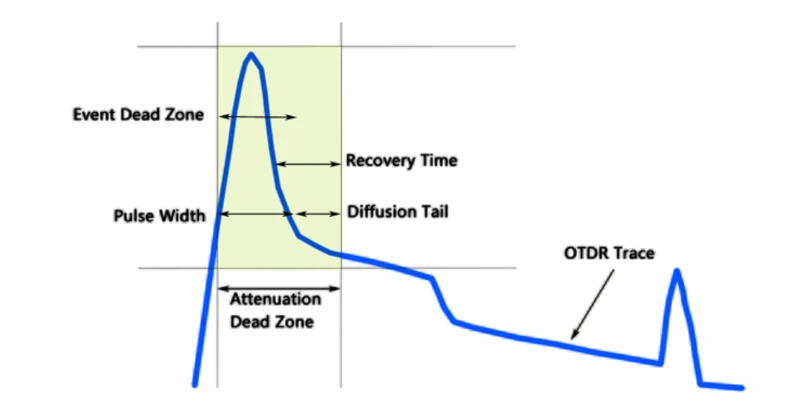

Zon mati dalam ujian serat berfungsi seperti buta sementara - pengesan anda mendapat terharu dengan cahaya yang dicerminkan dan memerlukan masa pemulihan sebelum ia dapat dibaca dengan tepat lagi. Dalam ujian standard, ini penting untuk beberapa meter. Dalam rangkaian FTTX dengan splitters, ia boleh membutakan anda untuk kilometer.
Inilah fizik yang memusnahkan OTDRS standard dalam persekitaran PON: Selepas pembahagi 1:32 dengan kehilangan 16 dB biasa, tahap backscatter anda jatuh dari kira -kira -65 dB hingga -97 dB. Apabila OTDR anda menemui penyambung dengan -45 dB refleksi segera ke hilir, refleksi itu adalah2 juta kali lebih kuatDaripada isyarat backscatter yang anda cuba untuk mengukur. Pengesan anda memerlukan masa pemulihan yang besar untuk turun dari puncak pantulan itu kembali ke tahap di mana ia dapat mengukur backscatter yang lebih lemah.
Senarai Spesifikasi OTDR Standard:
Zon Mati Acara: 0.5-1.0 m (jarak untuk mengesan bahawa peristiwa wujud)
Pelemahan Zon Mati: 2-4 m (Jarak untuk mengukur kehilangan peristiwa itu dengan tepat)
FTTX - OTDRS Dioptimumkan Tambah Spesifikasi Kritikal Ketiga:
Pon Dead Zone: 25 - 30 m (jarak untuk pulih selepas peristiwa kerugian seperti splitters)
EXFO FTBX - 735D mencapai zon mati 25 meter-industri yang paling singkat. Bandingkan ini dengan OTDRS standard yang mungkin memerlukan 150 meter hingga 1.5 kilometer jarak pemulihan apabila menggunakan lebar nadi yang diperlukan untuk mengatasi kehilangan splitter. Dalam penyebaran bandar FTTX di mana bangunan adalah 50-100 meter, perbezaan itu menentukan sama ada anda boleh mendiagnosis masalah atau hanya mengesahkan "sesuatu yang salah di suatu tempat melepasi splitter."
Spesifikasi zon mati PON hanya muncul dalam lembaran data pengeluar sekitar 2018, didorong oleh penyebaran FTTH di mana juruteknik secara harfiah tidak dapat mencirikan serat serat pengedaran beberapa ratus meter pertama selepas pembahagi. Sebelum peralatan yang dioptimumkan wujud, krew lapangan kadang-kadang perlu menguji dari kedua-dua hujung pautan, yang memerlukan gulungan trak ke lokasi yang jauh dan koordinasi antara pasukan - menghidupkan ujian 10- ke dalam latihan logistik setengah hari.
Julat Dinamik: Mengapa 35 DB gagal di Splitter
Julat Dinamik mengukur berapa banyak kehilangan OTDR anda dapat melihat melalui - dari backscatter yang kuat pada pelancaran ke mana bunyi melampaui isyarat. Rangkaian FTTX dengan splitters cascaded dengan mudah boleh melebihi 30 dB anggaran optik sebelum anda mengukur serat.
Anggaran optik FTTX biasa:
1:16 Splitter: ~ 14 dB kehilangan (× 2 untuk perjalanan bulat=28 db)
1:32 Splitter: ~ 16 dB kehilangan (× 2 untuk perjalanan bulat=32 db)
1:64 Splitter: ~ 20 dB kehilangan (× 2 untuk perjalanan bulat=40 db)
1: 128 Splitter: ~ 24 dB kehilangan (× 2 untuk perjalanan bulat=48 db)
Satu standard 35 dB OTDR akan berjuang dengan pembahagi 1:32 sebelum perakaunan pelemahan serat. Selepas kehilangan splitter, anda mungkin hanya mempunyai jarak 3 dB yang tersisa untuk benar-benar mengukur rangkaian pengedaran - cukup untuk mungkin 1-2 kilometer serat dengan pelemahan 0.35 dB/km biasa pada 1550 nm.
FTTX - OTDRS spesifik menyampaikan julat dinamik 39-45 dB:
Exfo ftbx - 730d: 42 dB (boleh menguji titik 132 km - ke-titik)
EXFO FTBX-735D: 45 dB (mengendalikan 1: 128 splitters dan pautan 144 km)
Fluke Optifiber Pro HDR: Dioptimumkan sehingga 1: 128 Splitters dengan fungsi "Discover"
AFL Flexscan FS300: Julat Dinamik Tinggi khusus untuk Aplikasi PON
Tambahan 7 - 10 dB pelbagai dinamik diterjemahkan untuk dapat melihat 4-8 kilometer serat selepas splitter dan bukannya 1-2 kilometer-sering perbezaan antara pencirian rangkaian lengkap dan bintik-bintik buta di mana kesalahan menyembunyikan.
Cabaran yang baru muncul adalah - generasi pon generasi menggunakan splitters cascaded. Reka bentuk rangkaian dengan pemacu utama 1: 8 memakan lapan 1: 8 splitter sekunder mewujudkan sistem 1:64 dengandua18 dB kerugian splitter di jalan. Anda melihat 72 dB bulat - kehilangan perjalanan hanya dari splitters, sepenuhnya melampaui keupayaan mana -mana OTDR. Rangkaian ini memerlukan strategi ujian alternatif seperti ujian dari titik akses perantaraan atau menggunakan sistem Mapper Link Optical (IOLM) yang boleh membuat banyak pengambilalihan dan hasil jahitan secara bijak bersama -sama.
Pemilihan panjang gelombang untuk ujian rangkaian langsung
Panjang gelombang OTDR standard (1310 nm dan 1550 nm) berfungsi dengan sempurna untuk serat gelap semasa pembinaan. Mereka menjadi liabiliti berbahaya di rangkaian FTTX secara langsung.
Rangkaian PON beroperasi pada panjang gelombang tertentu:
Hulu (Ont ke OLT):1310 nm untuk gpon, 1270 nm untuk xgs - pon
Hiliran (OLT ke ONT):1490 nm untuk data, 1550 nm untuk overlay video
Ujian dengan 1310 atau 1550 nm di rangkaian langsung mencipta tiga masalah kritikal:
Masalah 1: Anda tidak dapat membezakan isyarat ujian anda dari trafik hidup.OTDR anda menghantar denyutan dan mengukur backscatter, tetapi isyarat hiliran hidup pada 1490 atau 1550 nm mengatasi pengesan anda dengan kuasa berterusan. Anda tidak boleh memisahkan refleksi nadi anda dari isyarat operasi. Jejak menjadi tidak bermakna.
Masalah 2: Anda berisiko membakar pengesan anda.Laser Pon OLT menghantar pada kuasa yang jauh lebih tinggi daripada isyarat backscatter yang lemah OTDRS mengharapkan untuk mengukur. Menyambungkan OTDR standard ke port 1550 nm hidup boleh merosakkan photodetector sensitif - beberapa - seribu - pembaikan dolar.
Masalah 3: Anda mengganggu perkhidmatan pelanggan.Suntikan isyarat ujian 1310 atau 1550 nm boleh mengganggu trafik hulu di rangkaian. Dalam sistem GPON secara langsung, pulsa ujian anda pada 1310 nm akan bertembung dengan data pelanggan yang cuba mencapai OLT, yang berpotensi menyebabkan kehilangan paket dan gangguan perkhidmatan.
FTTX - OTDRS yang dioptimumkan termasuk 1625 nm atau 1650 nm panjang gelombang:
Ini keluar - - panjang gelombang band duduk di luar spektrum operasi sistem PON. Rangkaian ini menggunakan penapis WDM (Multiplexing Bahagian Gelombang) yang melepasi panjang gelombang perkhidmatan dan menyekat orang lain, jadi isyarat ujian 1625 nm anda mengembara laluan serat tanpa mengganggu trafik 1310/1490/1550 nm.
OTDRS FTTX moden termasukpelabuhan yang ditapisyang sangat melemahkan isyarat 1490 dan 1550 nm (oleh 30- 40 dB) untuk melindungi pengesan sambil membenarkan backscatter 1625 nm yang lemah untuk melalui pengukuran. Sesetengah unit seperti EXFO FTBX - 730D termasuk pilihan dalam - garis GPON/XGS-PON METERS POWER yang secara serentak boleh mengukur kuasa trafik secara langsung semasa melakukan ujian OTDR-memberikan anda pencirian rangkaian dan pengesahan perkhidmatan dalam satu ujian.
Batasan: Ujian 1625 nm memberikan sedikit kurang dinamik daripada 1550 nm (biasanya 2 - 3 dB kurang disebabkan oleh perbezaan serat yang lebih tinggi dan perbezaan sensitiviti pengesan). Walau bagaimanapun, keupayaan ujian rangkaian langsung adalah penting untuk menyelesaikan masalah rangkaian operasi tanpa gangguan perkhidmatan.
Penemuan Splitter Automatik dan Ujian Pintar
Operasi OTDR manual dalam rangkaian FTTX memerlukan kepakaran yang semakin jarang berlaku. Anda mesti memilih lebar nadi yang sesuai (10 ns untuk jarak pendek dengan resolusi tinggi, 10,000 ns untuk ujian jarak jauh -), memahami bagaimana purata mempengaruhi isyarat - ke - nisbah bunyi, dan betul menafsirkan jejak dengan pelbagai
Jurang automasi:Pengendali OTDR yang berpengalaman dapat mengoptimumkan tetapan untuk ujian PON, tetapi tenaga kerja pemasangan serat semakin terdiri daripada kontraktor yang dilatih untuk pemasangan, bukan ujian optik yang canggih. Jejak OTDR yang disalahtafsirkan membawa kepada gulungan trak yang tidak perlu, kesalahan yang didiagnosis secara tidak betul, dan kelewatan dalam pengaktifan perkhidmatan.
FTTX OTDRS dengan ciri ujian pintar:
Pengesanan Splitter Automatik dan Pengenalan Nisbah:Fungsi Optifiber Pro HDR termasuk fungsi "Discover" yang secara automatik mengesan splitters dan mengenal pasti nisbah perpecahan mereka (1: 8, 1:16, 1:32, dll.). Sistem ini menganalisis tanda tangan kehilangan ciri splitters dan dapat mengesan sehingga tiga splitter cascaded dalam pautan. Ini menghilangkan tekaan mengenai topologi rangkaian.
IOLM (Intelligent Optical Link Mapper) Integrasi:Aplikasi IOLM EXFO mengubah fungsi OTDR daripada memerlukan tafsiran pakar ke satu - operasi butang. Sistem secara automatik:
Memilih lebar nadi dan masa pengambilalihan yang optimum
Membuat banyak pengambilalihan pada tetapan yang berbeza jika diperlukan
Menganalisis semua peristiwa untuk lulus/gagal terhadap kriteria yang diprogramkan pra - (had kehilangan penyambung, had kerugian sambatan, anggaran pautan keseluruhan)
Hasil Hasil dalam format visual yang dipermudahkan dengan pengenalan masalah yang jelas
Juruteknik hanya boleh menyambungkan serat, tekan "Ujian," dan terima "lulus" atau "gagal" dengan lokasi kesalahan tertentu - tanpa memahami teori OTDR atau tetapan manual.
Mod Auto Pon Otdr:Direka khusus untuk kontraktor FTTX, profil ujian pratetap ini secara automatik mengkonfigurasi OTDR untuk seni bina PON biasa. Pilih "Auto PON" dan sistem mengendalikan pemilihan lebar nadi, purata, pengesanan splitter, dan analisis tanpa konfigurasi manual.
Kesan produktiviti adalah besar. AFL melaporkan bahawa mod FlexPress mereka boleh melengkapkan dual - ujian panjang gelombang OTDR dalam kurang dari 5 saat setiap serat, berbanding 60+ saat untuk operasi OTDR tradisional. Untuk penyebaran kabel serat 1,500 -, ini mengurangkan ujian dari lebih dari 25 jam hingga kira-kira 2 jam-peningkatan 12 × yang secara langsung memberi kesan kepada masa projek dan kos buruh.
Keupayaan multimode untuk premis dan pusat data
Walaupun FTTX di luar rangkaian tumbuhan menggunakan gentian singlemode, laluan serat sering meluas ke rangkaian premis dan pusat data menggunakan serat multimode untuk berjalan lebih pendek. Ujian pemasangan FTTX yang lengkap mungkin memerlukan ciri -ciri gentian pengedaran singlemode dari pejabat pusat ke bangunan, kemudian serat multimode di dalam premis.
Pendekatan Standard:Dua OTDRS berasingan - Satu dioptimumkan untuk singlemode pada 1310/1550 nm, satu lagi untuk multimode pada 850/1300 nm. Ini bermaksud:
Pelaburan peralatan yang lebih tinggi
Keperluan Latihan Alat Pelbagai
Kerumitan pengurusan peralatan untuk kru lapangan
Menguji kelewatan ketika juruteknik perlu menukar peralatan
Dual - Keupayaan FTTX OTDRS:Unit seperti EXFO AXS-110 dan FLUKE Optifiber Pro menyokong kedua-dua ujian singlemode dan multimode dalam instrumen yang sama. Mereka termasuk:
850 nm dan 1300 nm untuk multimode (jenis serat OM1-OM4)
1310 nm, 1490 nm, 1550 nm, dan 1625 nm untuk singlemode
Panjang gelombang - julat dinamik yang sesuai (24-25 dB untuk multimode, 37-42 dB untuk singlemode)
Ujian multimode dalam persekitaran premis memerlukan zon mati yang pendek kerana sambungan padat -. Pro Optifiber mencapai 0.5 - meter zon mati untuk multimode - penting untuk menguji panel patch dan penyambung jarak jauh di persekitaran pusat data di mana sambungan mungkin hanya 1-2 meter selain.
Cabaran Tersembunyi: Penyambung Akhir - Kualiti Wajah
FTTX OTDRS mendedahkan topologi rangkaian dan mengukur kerugian, tetapi 80% kegagalan gentian berpunca daripada akhir penyambung yang tercemar atau rosak - muka. Zarah kotoran mikroskopik atau gores pada antara muka penyambung mewujudkan refleksi yang tinggi yang membentang zon mati dan boleh menyebabkan masalah perkhidmatan sekejap.
Penyelesaian Pemeriksaan Bersepadu:Set ujian FTTX moden semakin mengintegrasikan akhir serat - keupayaan pemeriksaan muka:
Probe pemeriksaan video dengan analisis lulus/gagal automatik setiap IEC 61300-3-35
AI - Pemeriksaan Powered (Tawaran Terkini EXFO) yang mengenal pasti jenis gores, pencemaran, dan kecacatan
Integrasi Pelaporan Langsung Menghubungkan Hasil Pemeriksaan ke Jejak OTDR
Rangkaian Trend FiberMaster merangkumi keupayaan siasatan pemeriksaan video di samping fungsi OTDR dan kuasa meter - mencipta penyelesaian ujian lengkap dalam satu platform. Apabila jejak OTDR menunjukkan pemantulan yang tinggi pada penyambung, juruteknik boleh segera memeriksa penyambung itu tanpa menukar peralatan.
Kelebihan aliran kerja: Penyelesaian masalah juruteknik yang tinggi - Sambungan kerugian boleh menguji OTDR untuk mencari masalah, periksa penyambung suspek untuk mengesahkan pencemaran, bersihkan penyambung, re - Periksa untuk mengesahkan status lulus, dan re -
Spesifikasi kritikal: Apa yang hendak disahkan sebelum membeli
Semasa menilai FTTX OTDRS, abaikan tuntutan pemasaran dan sahkan keupayaan khusus ini:
1. Spesifikasi zon mati pon pada nisbah splitter sasaran anda
Sahkan Spesifikasi Termasuk Nilai Kerugian Splitter (misalnya, "30 m Pon Dead Zone selepas kehilangan 16 dB")
Periksa sama ada spesifikasi menggunakan lebar nadi terpendek atau tipikal
Sahkan keadaan pengukuran sepadan dengan seni bina rangkaian anda
2. Julat dinamik pada panjang gelombang FTTX
Sahkan julat dinamik 1625 nm secara khusus (bukan hanya 1550 nm)
Periksa sama ada spesifikasi adalah "tipikal" atau "maksimum"
Fahami SNR (isyarat - ke - nisbah bunyi) Nilai yang digunakan untuk pengukuran-1 dB SNR adalah standard tetapi beberapa vendor menentukan pada 3 dB SNR yang mengembang julat dinamik yang jelas
3. Sokongan nisbah splitter maksimum
Sahkan jika dituntut "1: 128 mampu" bermaksud pengesanan automatik atau hanya julat dinamik yang mencukupi
Periksa sama ada konfigurasi splitter cascaded disokong
Memahami batasan - Bolehkah ia mengenal pasti perpecahan individu atau hanya kerugian keseluruhan?
4. Keupayaan ujian serat hidup
Sahkan port yang ditapis atau dalam spesifikasi menyekat band -
Sahkan serasi dengan jenis PON khusus anda (GPON, xgs - pon, ng - pon2)
Semak jika meter kuasa pilihan diperlukan untuk fungsi penuh
5. Pensijilan dan pelaporan
Sahkan pematuhan dengan tia-568, ISO 14763-3, dan piawaian IEC 61280-4-2
Periksa sama ada laporan memenuhi keperluan penerimaan pelanggan/pembawa
Sahkan ujian dua arah dan keupayaan analisis automatik
Realiti Harga:FTTX - OTDR yang dioptimumkan dengan keupayaan lengkap (ujian PON, sokongan serat hidup, pengesanan splitter, automasi IOLM) biasanya berharga $ 8,000 - $ 25,000 bergantung kepada spesifikasi dan ciri. Kemasukan - unit tahap yang dioptimumkan untuk FTTX tetapi tanpa ciri lanjutan bermula sekitar $ 5,000- $ 8,000. OTDRs tujuan umum tanpa pengoptimuman FTTX boleh didapati dengan harga $ 3,000- $ 6,000 tetapi akan mempunyai batasan yang signifikan dalam persekitaran PON.
Soalan kos menjadi: Bolehkah anda membeli peralatan yang tidak dapat mendiagnosis rangkaian anda dengan betul, yang membawa kepada gulungan trak berganda, pengaktifan perkhidmatan yang tertunda, dan ketidakpuasan pelanggan? Bagi kontraktor yang mengendalikan jumlah penyebaran FTTX, keuntungan produktiviti dari peralatan yang betul biasanya menyampaikan ROI dalam beberapa bulan melalui masa ujian yang dikurangkan dan kegagalan diagnostik yang lebih sedikit.
Soalan yang sering ditanya
Bolehkah saya menggunakan OTDR biasa untuk ujian FTTX?
Anda boleh menggunakan OTDR standard untuk ujian pembinaan FTTX pada serat gelap tanpa splitters. Sebaik sahaja splitters dipasang atau semasa menguji rangkaian secara langsung, anda akan menghadapi batasan yang teruk: zon mati yang berlebihan yang buta anda beratus -ratus meter selepas splitters, julat dinamik yang tidak mencukupi untuk mencirikan rangkaian pengedaran, ketidakupayaan untuk menguji tanpa mengganggu perkhidmatan, dan kesukaran mentafsirkan jejak kompleks dengan pelbagai titik split. Untuk pengeluaran FTTX pengeluaran, FTTX - Peralatan yang dioptimumkan bukan pilihan.
Apakah perbezaan antara OTDR dan OLTS untuk FTTX?
Satu OLTS (set ujian kehilangan optik) mengukur jumlah akhir - ke - kehilangan akhir dengan menyuntik cahaya pada satu hujung dan mengukur kuasa pada - yang lain ia memberitahu anda jika jumlah kerugian boleh diterima tetapi tidak di mana masalah wujud. OTDR mengukur pengagihan kerugian di sepanjang laluan serat, mencari splices individu, penyambung, rehat, dan selekoh dengan maklumat jarak jauh. Untuk ujian penerimaan FTTX, kedua -duanya biasanya diperlukan: OLTS untuk pensijilan yang menghubungkan memenuhi keperluan kehilangan sisipan, OTDR untuk pencirian dan penyelesaian masalah. Fikirkan OLTS sebagai termometer (ia memberitahu anda jika ada masalah) dan OTDR sebagai x - ray (ia menunjukkan kepada anda di mana masalah itu).
Bagaimanakah saya menguji melalui pembahagi 1:64 atau 1: 128?
Ujian melalui pemisahan nisbah - tinggi (1:64 dan ke atas) memerlukan OTDRS dengan 42 - 45 dB julat dinamik dan pengurusan lebar nadi yang canggih. Gunakan lebar nadi yang lebih lama (5,000 - 10,000 ns) untuk mencapai tenaga yang mencukupi untuk mengatasi kehilangan splitter, menerima bahawa ini menghasilkan zon mati yang lebih lama. Mengharapkan penglihatan terhad Butiran Serat Pengedaran - Anda biasanya boleh mengesahkan kesinambungan serat dan mencari kesalahan besar tetapi tidak dapat menyelesaikannya - peristiwa jarak. Sesetengah rangkaian dengan splitters cascaded mungkin memerlukan ujian dari titik akses perantaraan dan bukannya akhir-ke-akhir dari pejabat pusat. EXFO FTBX-735D dengan julat 45 dB khusus menyokong konfigurasi 1: 128.
Sekiranya saya membeli Singlemode dan Multimode OTDRS yang berasingan?
Jika kerja anda melibatkan kedua -dua loji luar FTTX dan premis/serat pusat data, dual - keupayaan OTDRS seperti EXFO AXS - 110 atau FLUKE OPTIFIBER PRO menawarkan nilai yang lebih baik daripada mengekalkan instrumen berasingan. Anda akan mempunyai panjang gelombang yang sesuai untuk kedua -dua jenis serat (850/1300 nm untuk multimode, 1310/1490/1550/1625 nm untuk singlemode) dan mengelakkan kerumitan pengurusan peralatan. OTDR yang berasingan hanya masuk akal jika anda mempunyai keperluan prestasi tinggi khusus untuk satu jenis serat atau beroperasi dalam persekitaran di mana ujian multimode adalah benar-benar jarang berlaku.
Apa itu iolm dan adakah saya memerlukannya?
IOLM (Mapper Link Optical Pintar) adalah perisian yang mengautomasikan ujian OTDR dengan membuat keputusan pakar - mengenai tetapan, pengambilalihan, dan analisis. Bagi kontraktor dan juruteknik tanpa latihan OTDR yang luas, IOLM mengubah ujian dari kemahiran khusus ke satu - operasi butang dengan hasil lulus/gagal yang jelas. Sekiranya anda menggunakan pengendali OTDR yang mahir yang boleh mengoptimumkan tetapan secara manual dan mentafsirkan jejak kompleks, operasi OTDR standard mungkin mencukupi. Bagi organisasi yang mempunyai tahap kemahiran yang berbeza atau perolehan juruteknik yang tinggi, IOLM dengan ketara mengurangkan keperluan latihan dan kesilapan ujian.
Bolehkah FTTX OTDRS menguji rangkaian langsung tanpa mengganggu perkhidmatan?
FTTX OTDRS dengan 1625 nm atau 1650 nm keluar - daripada - panjang gelombang band dan port yang ditapis boleh menguji Live GPON dan XGS - rangkaian PON tanpa gangguan perkhidmatan. Panjang gelombang ujian terletak di luar spektrum operasi (1310/1490/1550 nm untuk GPON), dan penapisan menghalang trafik hidup dari pengesan yang meluas. Walau bagaimanapun, anda mesti mengesahkan keserasian dengan jenis PON khusus anda - beberapa arkitek generasi - seterusnya menggunakan pelan panjang gelombang yang berbeza. Sentiasa sahkan spesifikasi peralatan sesuai dengan keperluan rangkaian anda.
Berapa kerapkah saya harus menentukur atau melayani OTDR saya?
Pengilang biasanya mengesyorkan penentukuran tahunan untuk mengekalkan ketepatan pengukuran dalam spesifikasi. Penyelenggaraan yang paling kritikal adalah penyambung akhir - pemeriksaan muka dan pembersihan sebelum setiap penggunaan - penyambung OTDR yang tercemar membuat refleksi tinggi buatan yang membentang zon mati dan merosakkan pengukuran. Banyak OTDRs moden termasuk Ciri -ciri Diagnostik - sendiri yang mengesahkan penentukuran dalaman dan memberi amaran kepada anda apabila perkhidmatan diperlukan. Exfo ftbx - 730d termasuk "swap - out" penyambung yang boleh dimasukkan ke lapangan apabila rosak, mengelakkan downtime untuk menghantar unit ke pusat perkhidmatan.
Memilih FTTX OTDR yang betul
Matriks keputusan untuk pemilihan FTTX OTDR bergantung kepada tiga faktor: seni bina rangkaian, fasa penempatan, dan model operasi.
Untuk kontraktor FTTH yang memberi tumpuan kepada ujian pembinaan dan penerimaan:
Keutamaan 1: Pon Dead Zone Prestasi (spesifikasi 25-30 m)
Keutamaan 2: Pengesanan Splitter dan Ujian Automatik (Keupayaan IOLM)
Keutamaan 3: Pelaporan yang cekap untuk penerimaan pelanggan
Disyorkan: Exfo Maxtester 730c, Fluke Optifiber Pro HDR
Untuk penyedia perkhidmatan yang menguruskan rangkaian FTTX secara langsung:
Keutamaan 1: 1625 nm keupayaan dengan port yang ditapis untuk ujian langsung
Keutamaan 2: Julat Dinamik untuk Jangkauan Rangkaian Deep (42+ db)
Keutamaan 3: Integrasi dengan Sistem Pengurusan Rangkaian
Disyorkan: EXFO FTBX-730D dengan meter kuasa sebaris, EXFO FTBX-735D
Untuk organisasi perkhidmatan multi - yang mengendalikan kedua -dua loji dan premis luar:
Keutamaan 1: Keupayaan Dual Singlemode/Multimode
Keutamaan 2: Zon Mati Pendek untuk Ujian Pusat Data
Keutamaan 3: Integrasi Set Ujian Komprehensif (Meter Power, VFL, Pemeriksaan)
Disyorkan: EXFO AXS-110, FLUKE OPTIFIBER PRO
Untuk organisasi yang mempunyai tahap kemahiran yang bervariasi atau perolehan juruteknik yang tinggi:
Keutamaan 1: IOLM Automasi untuk satu - ujian butang
Keutamaan 2: Mod Preset untuk Senibina Biasa
Keutamaan 3: Sambungan awan untuk sokongan pakar
Disyorkan: Sebarang unit EXFO dengan IOLM, AFL Flexscan dengan SmartAuto
Pasaran ujian serat semakin membahagikan kepada dua kategori: OTDR tradisional yang memerlukan kepakaran untuk beroperasi dengan berkesan, dan sistem ujian pintar yang membenamkan kepakaran ke dalam aliran kerja automatik. Memandangkan penyebaran FTTX mempercepatkan dan kekurangan juruteknik mahir semakin meningkat, automasi menjadi kurang mewah dan lebih banyak keperluan operasi. Persoalannya bukan sama ada untuk mengautomasikan tetapi sama ada peralatan semasa anda membolehkan juruteknik anda yang paling kurang berpengalaman untuk menyampaikan hasil tahap pakar -.
Memahami Fiber OTDR yang mana serat bukan tentang mencari model "terbaik" tunggal - Ini adalah mengenai memadankan keupayaan teknikal khusus kepada tuntutan unik seni bina rangkaian optik pasif. Zon mati penting apabila splitters terlibat. Julat dinamik menjadi kritikal dengan pecahan nisbah - tinggi. Pemilihan panjang gelombang menentukan sama ada anda boleh menguji rangkaian secara langsung. Ini bukan ciri pemasaran; Mereka adalah fizik asas yang menentukan sama ada peralatan anda benar -benar dapat melihat apa yang berlaku di loji serat anda.
FTTX OTDR yang betul menjadikan rangkaian yang tidak kelihatan kelihatan. Yang salah hanya mengesahkan bahawa masalah ada di suatu tempat anda tidak dapat melihatnya.
